Установка и подключение стабилизатора напряжения своими руками

Как правильно подобрать, установить, подключить стабилизатор напряжения.

02.03.11

Стабилизатор напряжения для квартиры, дома, дачи, офиса – устройство, предназначенное для круглосуточного автоматического регулирования напряжения, защиты оборудования от скачков напряжения и сглаживания импульсных помех, которые неминуемо возникают в сети. Приборы этой категории все чаще входят в наши дома, квартиры, дачи и офисы. Еще бы! С учетом «качества» электротока, поставляемого нам чаще всего по централизованным гор. сетям, не приходится удивляться тому, что люди, умеющие смотреть хотя бы на один шаг вперед, путем несложных подсчетов пришли к простому выводу: «Если я потратил на бытовую технику 20000-30000 грн, то, безусловно, стоит добавить в расходы еще 2500-3000 грн, чтобы уберечь то, что уже куплено!». Это факт!

В чем прелесть таких приборов, как стабилизаторы напряжения для квартиры или целого дома? А прелесть в том, что все они рассчитаны на беспрерывный режим работы. Стабилизаторы (нормализаторы) напряжения — трудятся круглосуточно. Монтируются традиционно бытовые стабилизаторы стационарно в закрытых теплых помещениях. И способны, в зависимости от своей мощности, обслуживать и отдельную квартиру, и офис, и производственные помещения с достаточно энергоемким оборудованием. Для производственных целей гораздо чаще применяют стабилизаторы напряжения трехфазные. Мощность которых может начинаться с 15 кВа. А вот дома, в бытовых целях вполне оправданным средством электрозащиты остаются однофазные стабилизаторы напряжения.

С подключением стабилизатора все просто, когда покупаются приборы, предназначенные для обслуживания нагрузки 0,5 – 1,5 кВт. Такой стабилизатор просто включается своей вилкой в розетку, потом в него обычной же вилкой включается прибор-потребитель (например, холодильник или плазменная панель) и… порядок. А вот монтаж более мощных однофазных стабилизаторов напряжения потребует либо наличия у его обладателя личного опыта и знаний, либо привлечения специалиста-электрика. Подключается такой стабилизатор с помощью клеммника (клеммной колодки, расположенной в самом стабилизаторе), в разрыв фазы на входе, разумеется, что подключается сразу после электросчетчика.

Итак, первое: планируя приобретение стабилизатора напряжения, который должен быть подключен к проводке на входе в помещение, определитесь с тем, кто именно установит прибор, какие работы для этого понадобятся, сколько места и где именно будет установлен стабилизатор.
Трехфазные стабилизаторы напряжения – совершенно точно потребуют участия в монтаже опытного электрика. Чаще всего трехфазные стабилизаторы эксплуатируют на промышленных объектах.

Устанавливаем однофазный стабилизатор напряжения дома. Будьте внимательны! Установка любого стабилизатора напряжения проводится со строгим соблюдением всех мер предосторожности и правил безопасности по работе с электрическим током высокого напряжения.
Схема монтажа однофазного стабилизатора напряжения очень проста, и типична почти для всех для однофазных моделей, любого типа.

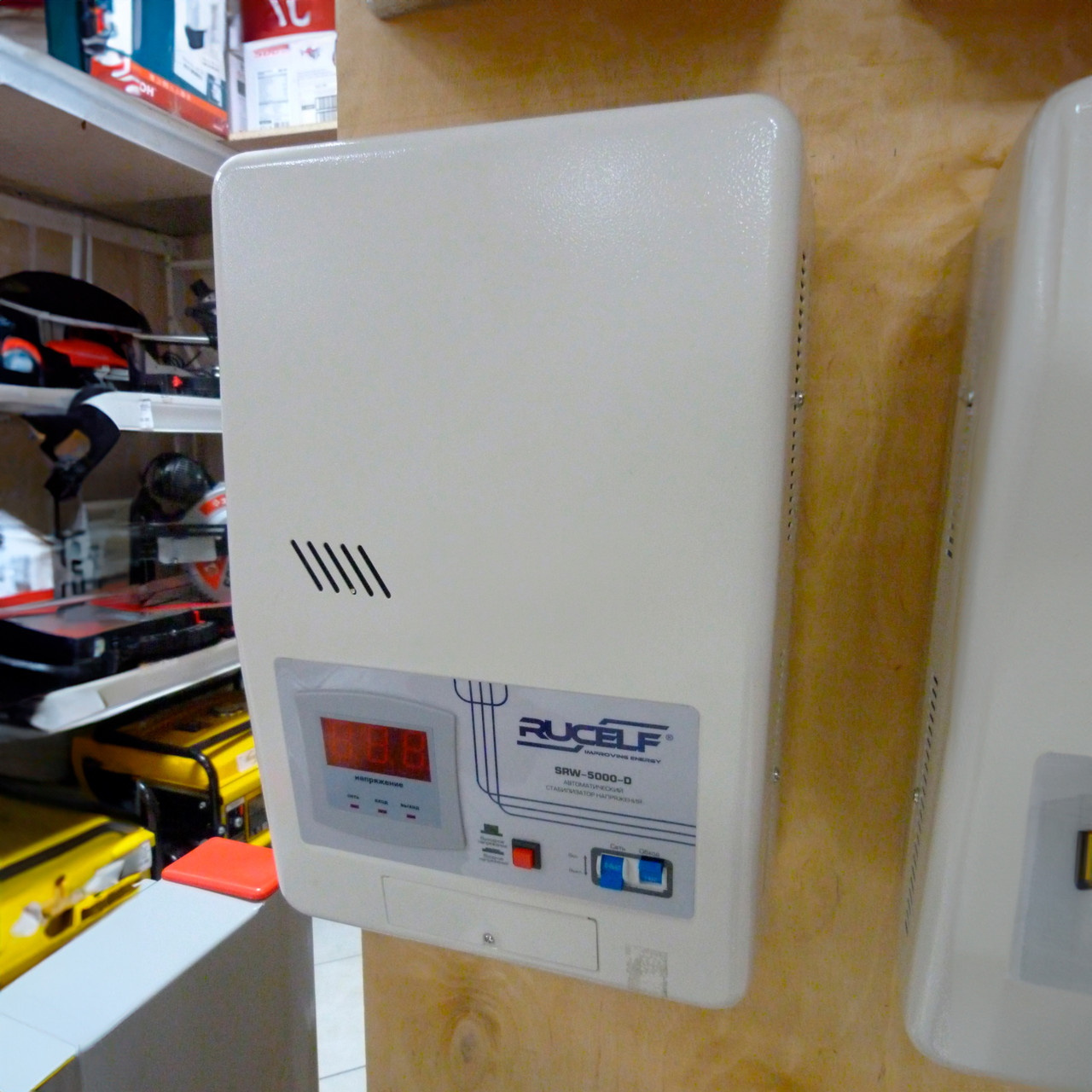

Алгоритм монтажных работ на примере стабилизатора RUCELF SDW-10000-D:

1. Закрепите монтажную пластину и установите стабилизатор напряжения в выбранном вами месте.
2. Отключите подачу напряжения в сети.
3. В распределительном щите разъедините фазный провод.
4. Подайте провод со входного автомата на клемную колодку «1» стабилизатора напряжения (ВАЖНО, чтобы мощность имеющегося или устанавливаемого автомата была не меньше мощности стабилизатора напряжения).
5. Подайте выходной фазный провод с клемной колодки «2» стабилизатора напряжения на нагрузку.
6. Подключите нулевой провод на клемную колодку стабилизатора напряжения (клемма N), если его колодка предусматривает подключение 4-х проводов или сделайте скрутку. Окончив монтажные работы, еще раз проверьте правильность подключения всех проводов, надежность их крепления. Обязательно отключите нагрузку перед первым (диагностическим) пуском установленного стабилизатора. Теперь можно проверять напряжение на входе и выходе включенного стабилизатора. Если вы удовлетворены показаниями, то можно подключать нагрузку.



Установка трехфазного стабилизатора напряжения

Схема монтажа трехфазного стабилизатора напряжения

Рассмотрев, предлагаемую схему, вы сразу обратите внимание, что принципиально важная ее часть – это наличие блока фазовой синхронизации. Такой блок чаще всего изготавливается и приобретается дополнительно. В отличии от однофазных стабилизаторов их трехфазные братья всегда подключаются индивидуально — по каждой фазе отдельно. После чего выходные провода стабилизаторов напряжения заводят на вход блока фазовой синхронизации. И только после этого выходные фазы от блока фазовой синхронизации подаются к потребителям нагрузки.

Если подключив все провода, после включения прибора блок фазовой синхронизации не включился (и вы не услышал своеобразный звук включения), то, вероятнее всего, что была перепутана правильную очередность фаз (A-B-C). Переподключите фазы, поменяв их местами. И снова включите кнопку «Пуск» в блоке фазовой синхронизации.

Теперь, когда заработали стабилизатор напряжения и блок фазовой синхронизации – следует проверить напряжение в сети потребления. Показатели на выходе блока и соответственно в сети должны соответствовать техническим характеристикам, указанным в инструкции по эксплуатации. Убедившись, что вся схема собрана правильно и устройства функционируют в соответствии с предписанными показателями, вы можете подключать приборы-потребители.

Не упустите и тот момент, что плохой контакт проводов на клемной колодке (например, ослабленный винт), может перегревать и клемную колодку и провода, к ней присоединенные. Как следствие повреждается, как минимум изоляции проводов, но могут быть куда более серьезные последствия, например, возгорание. Поэтому хотя бы один раз в год необходимо проверять и по мере необходимости подтягивать винтовые (болтовые) электросоединения.

К общим рекомендациям по размещению стабилизатора напряжения также стоит отнестись внимательно…
— никогда не размещайте стабилизатор напряжения в закрытых нишах, в шкафах, в нишах стен (стабилизатор нуждается в хорошей вентиляции);
— никогда не размещайте стабилизатор напряжения на чердаках, в подвалах, других помещениях с повышенной влажностью воздуха;
— в помещении, где расположен стабилизатор напряжения никогда не должно быть горюче-смазочных материалов, легковоспламеняющихся и химически активных веществ.
