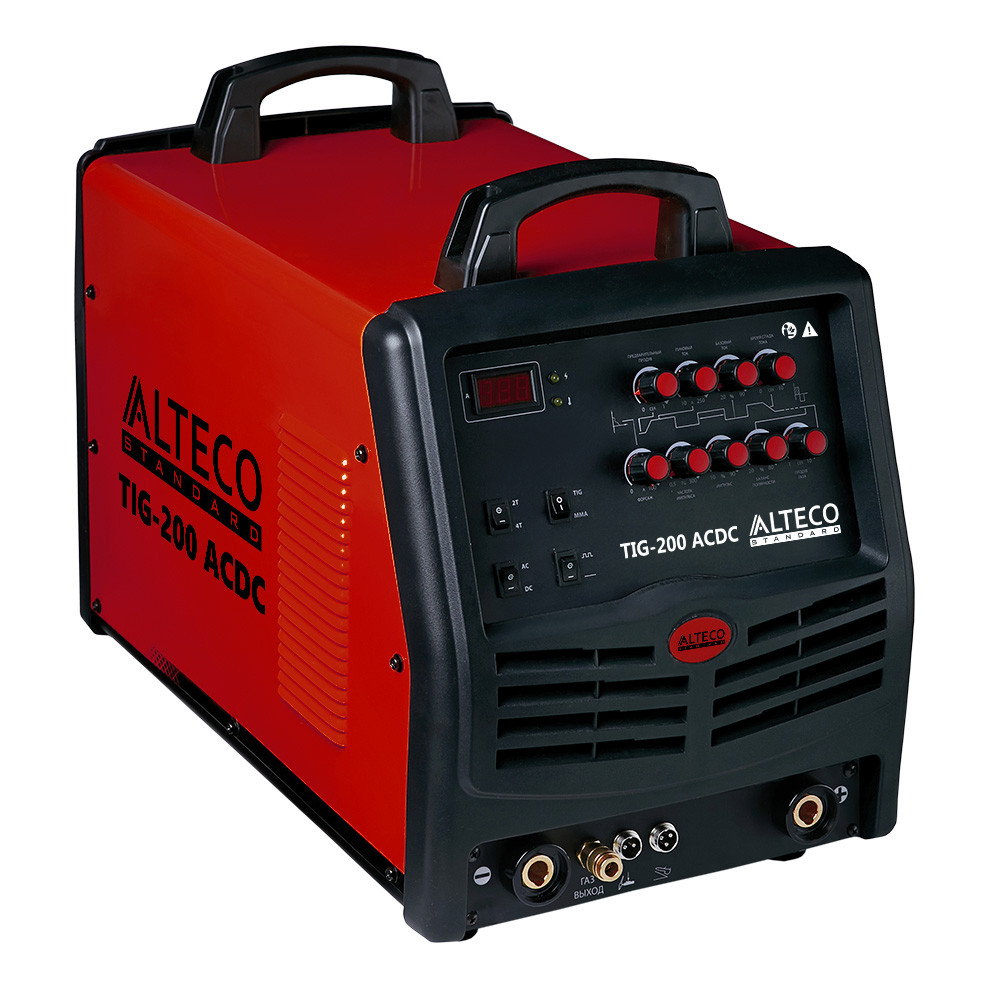

Сварочный аппарат TIG 200 ACDC ALTECO Standard

ОПИСАНИЕ

Сварочный аппарат ALTECO TIG 200 AC/DC предназначен для сваривания цветных и нержавеющих металлов в среде защитного газа неплавящимся вольфрамовым электродом. Все аппараты серии TIG торговой марки Alteco могут работать в режиме MMA (сваривание металлов штучным электродом с покрытием).        Принцип действия сварочного аппарата инверторного типа построен на цифровом преобразовании входящего сетевого сигнала в постоянный ток среднего напряжения (20-60В) и высокой силы тока (до 400А).

---

ОБЗОР

Применение инверторной технологии на базе мощных IGBT транзисторов с высокой частотой преобразования (до 100 кГц) позволяет уменьшить вес и габариты оборудования и увеличить его производительность и КПД до 85%. Применение широтно-импульсной модуляции (ШИМ) обеспечивает стабильность и устойчивость дуги, удобное и точное управление силой сварочного тока. Основным достоинством цифрового преобразования и управления является малая чувствительность к изменению параметров сетевого напряжения. Конструкция аппарата позволяет выполнять сварочные работы высокого качества при кратковременном изменении напряжения и частоты сети.

Схема размещения элементов на панели управления аппарата:

• 2a. Разъем «–» , выход газа, гнездо кабеля управления
• 2b Разъем «+» для сварки MMA и TIG
• 2c Разъем педали управления
• 3. Выключатель питания
• 4. Переключатель режимов ARC TIG
• 5. Переключатель режимов AC/DC
• 6. Переключатель режимов 2Т/4Т
• 7. Переключатель режимов DC/Pulse
• 8. Индикатор перегрева
• 9.Индикатор ошибки
• 10. Цифровое табло











Расположение регуляторов на панели:

1. Регулятор подачи газа перед сваркой
2. Регулятор тока импульса
3. Регулятор базового тока
4. Регулятор спада тока
5. Регулятор форсажа дуги
6. Регулятор частоты импульсов
7. Регулятор режима импульсов
8. Регулятор баланса полярности
9. Регулятор газа после сварки





Особенности:

• Режим импульсной сварки с регулируемым базовым и максимальным током и частотой импульса
• Сварка алюминия на переменном токе
• ММА сварка с регулировкой форсажа дуги
• Регулировка баланса полярности
• Режим работы 2Т/4Т
• Подключение пульта дистанционного управления

---

ХАРАКТЕРИСТИКИ

Характеристики	Показатель
Напряжение, В	220+/-10%
Класс защиты	IP23
Класс изоляции	F
Коэффициент мощности	0.93
Эффективность (КПД)	0.85
Потребляемая мощность, кВА	6.9
Потребляемый ток в режиме MAA, А	16
Диапазон сварочного тока в режиме MMA , А	20-250

Характеристики	Показатель
Диапазон сварочного тока в режиме TIG, А	20-250
Напряжение холостого хода, В	54
Частота питающей сети, Гц	50-60
Тип сварки	AC/DC
Потребляемый ток в режиме TIG , А	16
Габариты (ДxШxВ), мм	560x365x355
Масса, кг	30
