Полочный стабилизатор напряжения RUCELF сервоприводный SDF II-10000-L

  • Под заказ
  • Код: 007947
clockОтправка с 29 марта 2024

76 900

+7 (777) 262-12-13
  • +7 (707) 200-49-09
возврат товара в течение 14 дней по договоренности
Полочный стабилизатор напряжения RUCELF сервоприводный SDF II-10000-L
Полочный стабилизатор напряжения RUCELF сервоприводный SDF II-10000-L
76 900
Под заказ
+7 (777) 262-12-13
  • +7 (707) 200-49-09
Описание
Характеристики
Информация для заказа

Полочный стабилизатор напряжения сервоприводный - SDF-II

На стабилизаторах RUCELF SDF-II-10000-L устанавливается цифровая плата с микропроцессорным правлением, которая осуществляет логическое управление работой стабилизатора, учитывая напряжение на входе и на выходе, мощность подключенной нагрузки, температурный режим. Питание платы управления осуществляется источником питания с расширенным диапазоном входного напряжения (от 0 В до 400 В), что обеспечивает надежную работу и защиту стабилизатора и потребителей от критических скачков напряжения.

Плата управления работает следующим образом:
После включения стабилизатора в сеть, он настраивает выходное напряжение до 220 В и через 5 сек включает питание нагрузки. В случае, когда невозможно отрегулировать выходное напряжение до заданных параметров (входное напряжение значительно отличается от заданного), высвечивается ошибка

№1.Когда выходное напряжение опускается ниже 190 В – отключается питание нагрузки и на дисплее высвечивается ошибка

№2. После того, как выходное напряжение нормализуется, включается режим «задержка» на 5 с, после чего включается питание нагрузки.
Когда выходное напряжение поднимается выше 242 В – отключается питание нагрузки и на дисплее высвечивается ошибка

№3. После того, как выходное напряжение нормализуется, включается режим «задержка» на 5 с, после чего включается питание нагрузки.

Если сработает тепловая защита, выключится питание нагрузки, на дисплее высветится ошибка

№4, также на дисплее будет отображаться температура автотрансформатора. После того как температура понизится до 55°С включится режим «задержка» на 5 сек, после чего возобновляется подача выходного напряжения.

В случае, когда мощность подключенной к стабилизатору нагрузки превысит предельно допустимую, питание нагрузки отключится, на дисплее высветится ошибка №5. После уменьшения мощности нагрузки, включится задержка на 5 сек, после чего возобновится подача выходного напряжения. Если данная ситуация повторится 3 раза в течение 30 минут, стабилизатор отключит входной автоматический выключатель. Для восстановления нормальной работы стабилизатора необходимо пересмотреть суммарную мощность нагрузки (суммарная мощность подключенной к стабилизатору нагрузки не должна превышать номинальную мощность стабилизатора), и включить стабилизатор.

КОДЫ ОШИБОК стабилизатора напряжения RUCELF SDF-II-10000-L

01 Ошибка старта
Если при подаче питания на плату управления невозможно выставить на выходе стабилизатора 220 В, то происходит ошибка. Для восстановления нормальной работы необходимо кратковременно выключить стабилизатор из сети 220 В.

02 Пониженное напряжение на выходе стабилизатора
Сброс защиты происходит при установлении выходного напряжения больше 190 В в течение 5 секунд.

03 Повышенное напряжение на выходе стабилизатора
Сброс защиты происходит при установлении выходного напряжения меньше 242 В в течение 5 секунд.

04 Превышение температуры свыше 100°С, либо неисправность датчика температуры
Отключение защиты по температуре происходит при снижении температуры до 55°С

05 Срабатывание защиты по току (перегрузка)
Уменьшите нагрузку. Сброс защиты происходит при установлении выходного тока меньше 100% номинального тока в течение 5 секунд.

06 Превышение входного напряжения свыше 300 В
Если входное напряжение больше 300 В в течение 10 с, происходит отключение входного автомата защиты. Для восстановления работы необходимо включить стабилизатор.

07 Неисправность датчика температуры
При определении этой неисправности происходит блокировка работы стабилизатора.

08 Неисправность сервомотора
Если входное напряжение находится в пределах 140 – 260 В, входное реле включено и в течение 10 с стабилизатор не может установить на выходе 220 В, работа стабилизатора блокируется.

09 Критическая ошибка
Если в течение часа срабатывала защита по току 3 раза, блокируется работа стабилизатора. Для восстановления нормальной работы необходимо включить автоматический выключатель входного напряжения стабилизатора.

В случае если входное напряжение больше 300 В, стабилизатор его выключает. Для восстановления нормальной работы стабилизатора необходимо включить автоматический выключатель «СЕТЬ».
Также плата управления постоянно проверяет работоспособность отдельных деталей стабилизатора. В случае если неисправен датчик температуры, либо двигатель сервопривода, выключается выходное напряжение, на дисплее высвечивается ошибка №7 или №8 соответственно.

Подключение стабилизатора.
ВНИМАНИЕ! Перед подключением стабилизатора необходимо убедиться в отсутствии механических повреждений.
Если транспортировка проводилась при минусовых температурах, следует выдержать стабилизатор не менее 2 часов при комнатной температуре для предотвращения появления конденсата.
ВНИМАНИЕ! Подключение стабилизатора должно производиться квалифицированным специалистом.
• Извлечь стабилизатор из упаковки тары и произвести внешний осмотр с целью определения наличия повреждений корпуса или автоматического выключателя.
• Установить стабилизатор в помещении, отвечающем рабочим условиям эксплуатации.
• Заземлить корпус стабилизатора.
• Перед подключением убедиться, что кнопка или автоматический выключатель находится в положении «выкл.».
• Подключить нагрузку к клеммам или розетке.
• Подключить к входным клеммам питающее напряжение 220 В.
• Установить кнопку или автоматический выключатель в положение «вкл.».

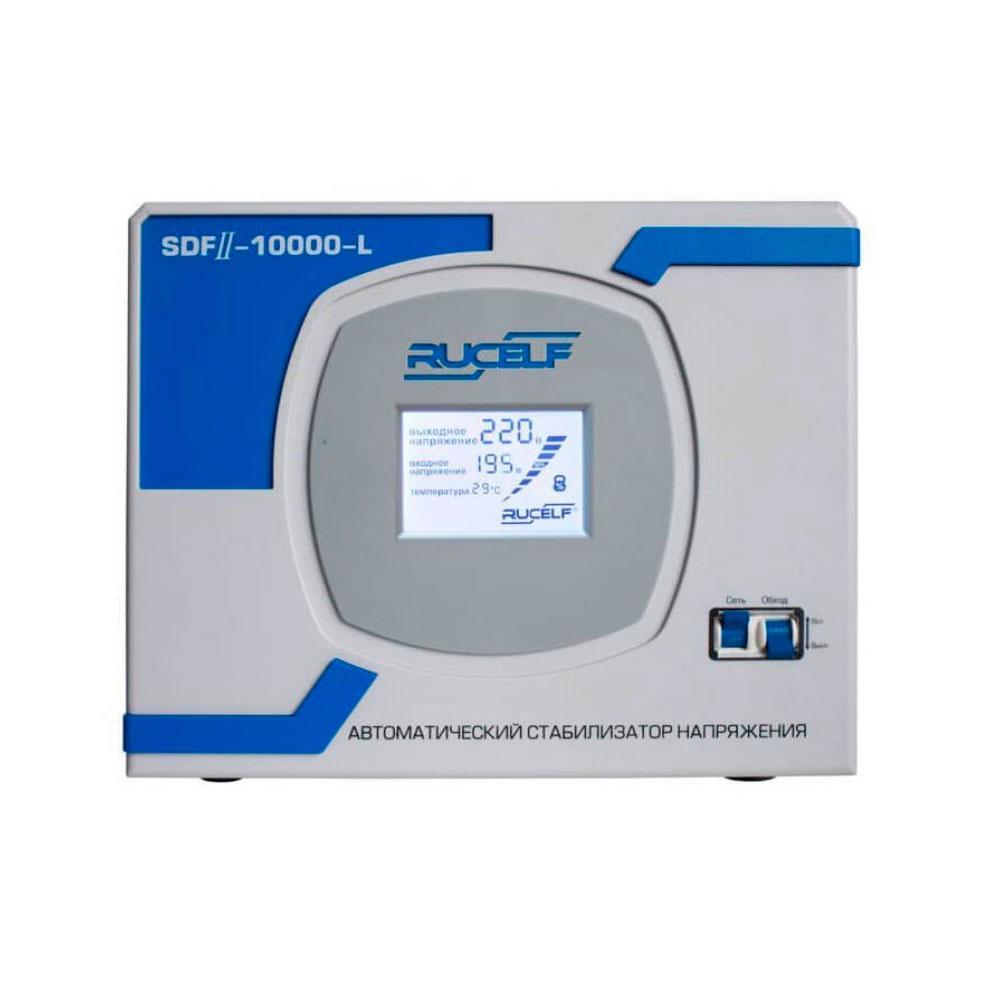

Передняя панель стабилизатора напряжения: передняя панель стабилизатора напряжения SDF-II

Задняя панель стабилизатора напряжения: задняя панель

1. Экран стабилизатора.
1. Индикатор выходного напряжения.
2. Индикатор входного напряжения.
3. Индикация температуры автотрансформатора.
4. Индикация кода ошибки.
5. Индикация задержки включения стабилизатора.
6. Шкала нагрузки стабилизатора.
7. Включение питания.
8. Режим «Обход»
9. Подключение нагрузки.
10. Подключение входного напряжения.
11. Подключение заземляющего провода.
12. Технические характеристики.
13. Сигнальный контакт.

Коротко о преимуществах новых моделей RUCELF серии SDF-II

  • Большой, информативный дисплей
  • Импульсный блок питания электронной
    платы управления.

  • Индикация кодов ошибок, и
    дифференциация их по типам.

  • Увеличено кол-во термодатчиков — по
    одному на каждую токосъемную щетку.
  • Вентилятор охлаждения, работающий
    впаре с термодатчиком
  • Входное реле для защитыавтотрансформатора.

Основные
ПроизводительRUCELF
Страна производительКитай
Гарантийный срок12 мес
Дополнительные характеристики
Тип монтажаНапольный
Пользовательские характеристики
Выходное напряжение, В220±2%
Диапазон стабилизации, В140-260 В
Класс защиты, IP20
Частота Гц.50
ЭлектрооборудованиеСтабилизаторы напряжения
  • Цена: 76 900
